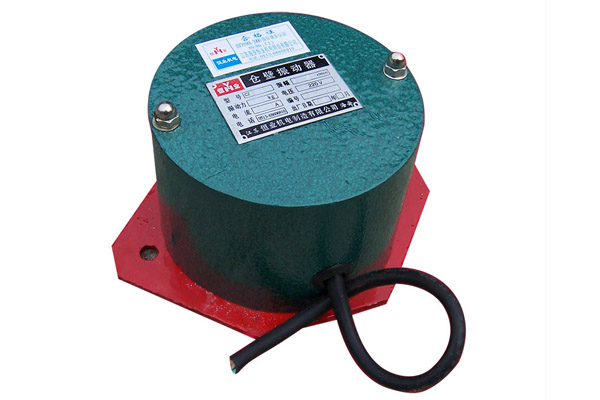

CZ型倉壁振動器

CZ型倉壁振動器概述

    CZ型倉壁振動器也稱為防閉塞裝置或倉壁振打器,是靠髙頻振動和沖擊力,有效地消除物料由于內磨擦、潮解、帶電、成份偏析等 原因引起的堵塞、搭拱現象,使物料從料倉口順利排出。保證穩定地供料所必需的設備。CZ型倉壁振動器(倉壁振打器)已廣泛應用于礦山、冶金、化工、建材、機械等各行業中。

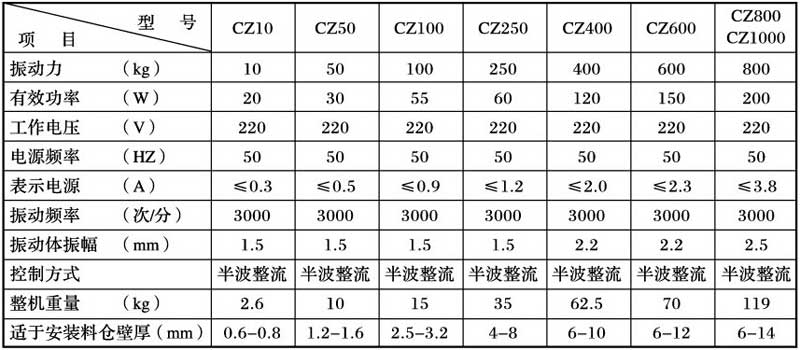

性能參數


    注:適于安裝料倉壁厚其板值供參考。

外型尺寸及工作原理

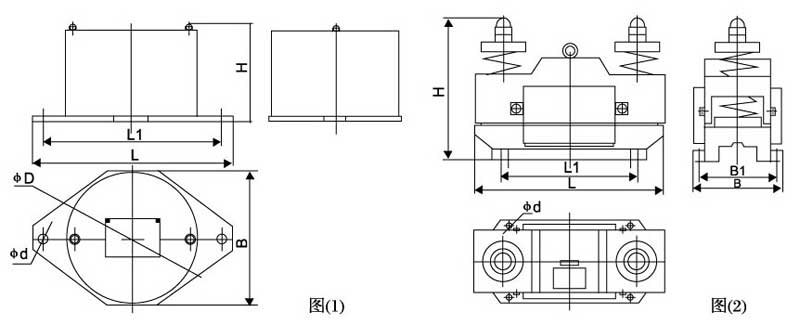

外型尺寸

外型尺寸如圖:圖(2)為CZ250、CZ400、CZ600、CZ800、CZ1000型螺旋彈簧倉振器,圖(1)為CZ10型、CZ50、CZ100型環氧板簧倉壁振器。



工作原理

    如圖(3)所示,倉壁振動器由振動體,共振彈簧,電磁鐵,底座等部件組成。振動體、鐵芯、線圈等部件組成振動質量m1,與主振彈簧構成單質休近共振系統。電磁線圈由交流電經半波整流線路供電后產生電磁力,系統在電磁力作用下作受迫振動。振動質量咖的慣性力通過主振彈簧傳遞給倉壁,使倉壁產生輕微振動,有效地克服了材料的內磨擦力和內聚力,使物料從料倉口順利排出。

維修與調試

機器正常工作時,應達到以下標準:
  1. 電流不超過額定值;
  2. 振動體(外殼)振幅達到或大于額定值1.7mm;
  3. 振動時無異常噪音,一般小于40-50分貝。
機器出現故障應及時停機維修,以免損壞其它部件。

常見故障及檢修方法
故障征象可能原因排除方法
振動器無振動1、電控箱無電流輸出。
2、聯接線斷路。
3、線圈損壞。
1、檢查電控箱及電源。
2、檢查聯接各接點是否斷開。
3、更換線圈。
振動微弱電流偏大1、彈簧剛度偏大或偏小。
2、氣隙偏大或堵塞。
3、輸出電壓低。
]、調整彈簧剛度或配重重量。
2、調整氣隙。正常值2.5±0.1mm。
3、檢查電控箱及電源。
噪 音1、彈簧壓緊螺栓或配重螺栓松開。
2、彈簧斷裂。
3、倉壁共振.
4、電磁鐵撞擊。
5、振動器底腳松動。
1、壓緊螺栓。
2、更換相同尺寸、相同厚度、相同數量的環氧玻璃鋼彈簧。
3、調整倉壁剛度或加入物料。
4、調低電控箱輸出電壓。
5、壓緊振動器固定底腳螺栓。

調試方法:
    振動器一般在底臨界近共振狀態下工作。彈簧剛度直接影響振動器的工作狀態,剛度加大,振幅 減小,電流上升;剛度降低,振幅不穩,電流亦上升,同時可能引起電磁鐵間的撞擊。具體調試方法:剛度大時,可稍許松開板簧兩端的壓緊螺栓或增加振動體上的配重重量;剛度小時,可壓緊板簧 壓緊螺栓或減少配重重量,也可直接增加一片較薄的板簧。振動器外殼作為振動體參振質量,調試時應將外殼固定好后試振。裝配時,應注意外殼與底座之間應留有一定的振動間隙,裝好密封條。
五、電控箱原理圖及安裝尺寸

六、選型與安裝
    倉壁振動器選用時應根據料倉形狀與物料特性,選擇不同振動力的振動器。如圓錐形料倉因其表 面剛度較大,可適當選擇振動力偏大的,棱錐形倉料可適當偏小,如單臺效果不好,可選兩臺或多臺組裝或直接將振動器與倉內活化器連接,以提高使用效果。
    振動器安裝位置一般位于料倉錐體高度1/4或小于1/4處。如安裝兩臺以上,可在對稱面的不同高度安裝,對于木制或混凝土料倉,可在倉壁加裝振板以傳遞振動力,活化物料。(見下圖)

    振動器控制采用半波整流,電控箱的輸出與振動器兩引出線相連。振動器和電氣控制箱應按照電氣設備安裝規程接地保護。與振動器底腳聯接部分必須保證在同一水平面上,否則底腳容易斷裂。底腳固定時螺栓必須擰緊,同時加裝彈墊防松。

七、CZ系列倉壁振動器電氣控制說明
    CZ型倉壁振動器的控制原理為半波整流電磁線圈由交流電經二極管整流供電。另外,我們廠還生產與CZ系列倉壁振動器相配套的各種型號的控制箱。它可以實現振幅的手動連續調整。連續、均勻、遠距離地控制倉壁振動器對料倉的高頻振動和沖擊。

產品名稱 產品編號
檢驗項目質量標準檢驗結果
1、緊固件是否牢固無松動良好
2、工作氣隙2 ±0.1毫米合格
3、鐵芯振動體符合 YB200-75合格
4、溫升、外觀符合 JB2299-78合格
